项目描述

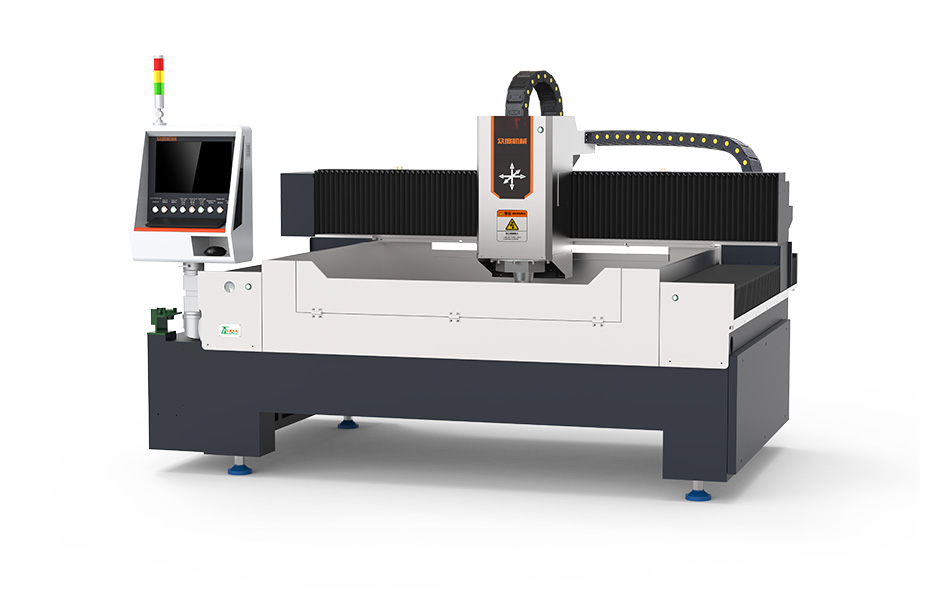

CNC异形玻璃磨边机,又名全自动异形玻璃磨边机,可对玻璃进行倒角、抛光、磨边、磨内孔。操作简单、劳动强度低、精度±0.1mm以内,废品率几乎为零!

应用范围:设备广泛应用于平板玻璃的磨边和倒角加工用;如家电玻璃、汽车玻璃、电子玻璃、微晶玻璃、卫浴玻璃、厨卫玻璃、家具玻璃、展示柜玻璃、岩板、陶瓷、ITO靶材等各类材质。

设备可与自动化机械手、传送线配合连接(预留信号端口),实现自动化生产线。

设备名称 全自动异形玻璃磨边机
设备品牌 众度机械
设备产地 广东 东莞
设备型号 ZD-2010-P
最小玻璃加工尺寸 100mm*80mm
最大玻璃加工尺寸 2000mm*1000mm
可加工玻璃厚度 2-10mm
加工速度 8米/分钟
设备尺寸 3.7m*2.4m*1.9m
操作系统 众度专用系统
机器用途 广泛应用于平板玻璃的磨边和异形加工用;可倒角、抛光、磨边、磨内孔等。
  • 可加工玻璃圆边、直边、内孔等的多功能磨边机
  • 设备实现包括磨边、倒角、抛光在内的多道工序
  • 多轮共轴技术,加工过程中无缝切换刀具,无需人工更换磨轮,大大降低加工时间
  • 设备加工精度达到0.10mm以内
  • 所有电气元件均选用国内外知名品牌,保证设备运行的稳定性
  • 可定制自动化传送系统,与前端、后端加工设备对接,实现自动化生产
  • 机床床身由12MM厚壁钢管焊接后热处理加工而成,确保结构稳定
  • X、Y、Z三轴均采用研磨级精密滚珠丝杆,高精度矩形直线导轨,保证机床运行的稳定性和精密度
  • 专业控制系统,国际标准G代码指令,易学习
项目名称 参数
型号 ZD-2010-P
机械行程X/Y/Z 2300mm/1300mm/160mm
工作台面积 2100mm*1100mm
磨轮孔径 Φ22mm
主轴马力 7.5kW(普通主轴) / 11kW(高速主轴)
加工玻璃尺寸 100mm*80mm - 2000mm*1000mm
加工玻璃厚度 2mm-10mm
加工速度 8m/min
定位精度 ±0.05mm/500mm
重复精度 ±0.03mm/500mm
设备外形尺寸 3.7m*2.4m*1.9m
重量 4000kg
整机功率 16.5kVA / 20kVA
转速 8000rpm / 12000rpm(可选配)
丝杆/线轨 台湾 / 韩国(可选配)
伺服电机 台达(可选配)
设备系统 众度专用系统
